A nagy teherbírású hidraulikus rendszerekben a szivattyút gyakran a berendezés "erőszívének" tekintik. Ha azonban egy hidraulikus szivattyú csökkent hatásfokkal, instabil nyomással vagy rendellenes zajjal jár, a problémát nem mindig a teljes szivattyúegység okozza. Sok esetben a kopott belső alkatrészek cseréje helyreállíthatja a teljesítményt és meghosszabbíthatja a berendezés élettartamát.

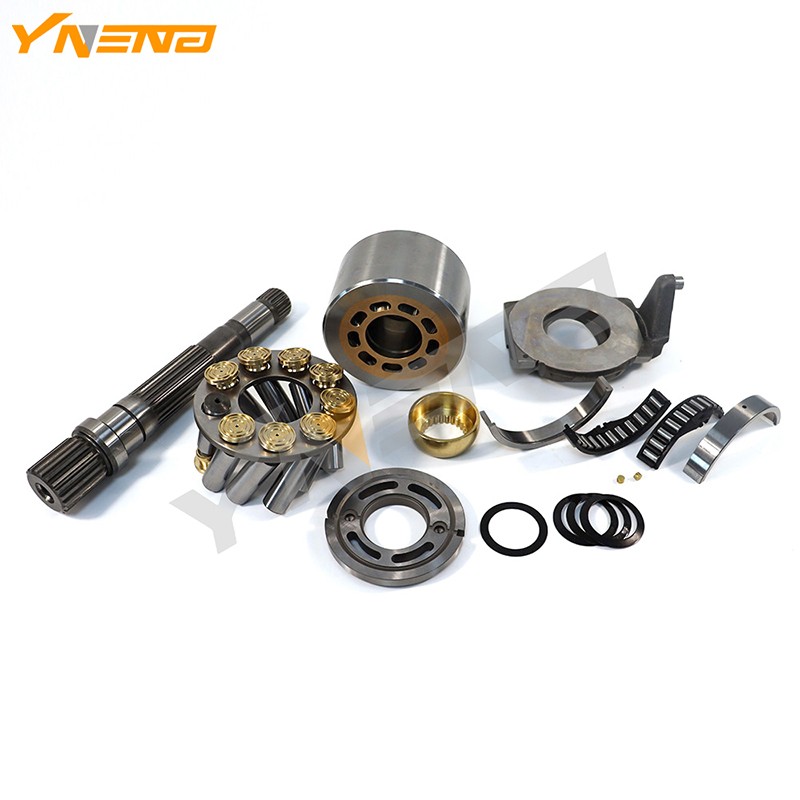

Hidraulika szivattyú alkatrészek Rexroth A4VG90A Bosch Rexroth A4VG90 axiáldugattyús szivattyúk javításához és karbantartásához tervezett precíziós alkatrészek. Ezeket az alkatrészeket széles körben használják építőipari gépek, ipari berendezések és mobil hidraulikus rendszerek hidraulikus javításában, újragyártásában és karbantartásában.
A Rexroth A4VG90 egy változtatható lökettérfogatú axiális dugattyús szivattyú, amelyet általában nagynyomású hidraulikus rendszerekben használnak. Hosszú távú működés során a belső alkatrészek ki vannak téve:
Magas hidraulikus nyomás
Folyamatos súrlódás
Hőmérsékletváltozások
Szennyezett hidraulika olaj
Még a precíziós alkatrészek kis kopása is hatással lehet:
A szivattyú hatékonysága
Nyomásstabilitás
Energiafogyasztás
A gép reakciósebessége
Praktikus karbantartási megoldás lehet a sérült belső alkatrészek cseréje a teljes szivattyú helyett.
A hidraulikus dugattyús szivattyú számos precíziós alkatrészt tartalmaz, amelyek együtt dolgoznak. A gyakori cserealkatrészek a következők:
|
Összetevő |
Funkció |
|
Hengerblokk |
Megtartja a dugattyúkat, és forog, hogy hidraulikus áramlást generáljon |
|
Dugattyús cipő |
Átviszi a dugattyú mozgását és fenntartja a kapcsolatot a lengőlemezzel |
|
Szeleplemez |
Szabályozza a hidraulikaolaj beszívását és leeresztését |
|
Swash Plate |
Szabályozza a dugattyúlöketet és a szivattyú elmozdulását |
|
Hajtótengely |
Mechanikus energiát ad át a szivattyúnak |
|
Rögzítő lemez |
Megfelelő helyzetben tartja a dugattyúsarut |
|
Csapágy alkatrészek |
Támogatja a sima forgást |
|
Seal Kit |
Megakadályozza a hidraulikaolaj szivárgását |
|
Szabályozó szerelvény |
Szabályozza a szivattyú elmozdulás beállítását |
Ezen alkatrészek közül a hengerblokkot, a dugattyúcsoportot és a szeleplemezt gyakran kritikus kopóalkatrésznek tekintik, mivel közvetlenül befolyásolják a térfogati hatékonyságot.
A hidraulikus szivattyúk rendkívül pontos belső hézagokkal működnek.
Sokan a hidraulikus alkatrészeket egyszerű mechanikai alkatrészeknek képzelik el, de a valóság közelebb áll a precíziós megmunkáló berendezésekhez.
Axiális dugattyús szivattyú belsejében:
A dugattyúk nagy sebességgel mozognak
A hidraulika olaj szűk réseken halad át
A nyomás nagyon magas szintet érhet el
A kopás okozta kismértékű belső hézag-növekedés növelheti az olajszivárgást a szivattyú belsejében, ami csökkenti a teljesítmény hatékonyságát.
Ezért rendkívül fontos a felületkezelés, a méretpontosság és az anyagkezelés a csereszivattyú-alkatrészek esetében.
1. Csökkentett hidraulikus teljesítmény
A lehetséges okok a következők:
Kopott dugattyús cipő
Sérült szeleplemez
Megnövekedett belső szivárgás
A gép továbbra is működhet, de lassabb mozgással vagy csökkentett teherbírással.
2. Instabil nyomáskimenet
A nyomás ingadozása a következők miatt fordulhat elő:
Kopott forgó csoportok
Sérült vezérlőelemek
Gyenge tömítési teljesítmény
3. Rendellenes zaj
A szokatlan hangok a következő problémákra utalhatnak:
Csapágyak
Hengerblokk
Hajtótengely
Forgó alkatrészek
A korai ellenőrzés segíthet megelőzni a nagyobb meghibásodásokat.
Nem minden cserealkatrész nyújt azonos teljesítményt. Számos tényező befolyásolja az élettartamot.
Anyag kiválasztása
A hidraulikus alkatrészekhez olyan anyagok szükségesek, amelyek:
Magas kopásállóság
Jó fáradékonyság
Stabil méretteljesítmény
Megmunkálási pontosság
Az olyan alkatrészek, mint a szeleplemezek és a hengerblokkok precíz megmunkálást igényelnek, mivel közvetlenül befolyásolják az olajáramlás szabályozását.
Fontos tényezők a következők:
Felületi síkság
Furat pontosság
Érintkezési felület minősége
Hőkezelés
A megfelelő hőkezelés javítja:
Keménység
Kopásállóság
A szolgáltatás tartóssága
A helytelen feldolgozás korai kopást vagy deformációt okozhat.
Ha egy hidraulikus szivattyú meghibásodik, a felhasználók gyakran két lehetőséget mérlegelnek:
|
Opció |
Előnyök |
Megfontolások |
|
Cserélje ki a szivattyú alkatrészeit |
Alacsonyabb költség, megtartja a meglévő szivattyúházat |
Pontos diagnózist igényel |
|
Cserélje ki a komplett szivattyút |
Gyorsabb telepítés |
Magasabb csereköltség |
A sérült belső alkatrészekkel, de újrafelhasználható főházzal rendelkező szivattyúk esetében a precíziós alkatrészek cseréje hatékony javítási módszer lehet.
Tartsa tisztán a hidraulika olajat
Az olajszennyeződés az egyik legnagyobb oka a hidraulikus alkatrészek kopásának.
A hidraulikaolajban lévő részecskék károsíthatják:
Szeleplemezek
Dugattyúk
Hengerblokkok
Ellenőrizze az olajhőmérsékletet
A túl magas hőmérséklet felgyorsíthatja:
A tömítés öregedése
Az olaj lebomlása
Alkatrész kopás
Végezzen rendszeres ellenőrzést
Monitoring:
Nyomásváltozások
Működési zaj
Hidraulikus reakció
segíthet a problémák azonosításában, még a nagyobb károk bekövetkezése előtt.
Az A4VG90 hidraulikus rendszerek általában olyan berendezésekben találhatók meg, amelyek erős és stabil hidraulikus teljesítményt igényelnek, mint például:
Építőipari gépek
Bányászati berendezések
Ipari hidraulikus rendszerek
Mobil gépek
Nagy teherbírású hajtásrendszerek
Ezeknek a gépeknek a megbízhatósága nemcsak a szivattyú kialakításától, hanem a belső cserealkatrészek minőségétől is függ.
A Rexroth A4VG90 hidraulikus szivattyú-alkatrészei kicsik lehetnek a teljes hidraulikus rendszerhez képest, de pontosságuk közvetlenül befolyásolja a berendezés teljesítményét.
A hengerblokkoktól és dugattyúsarukon át a szeleplemezekig és tömítőkészletekig minden alkatrész fontos szerepet játszik a stabil hidraulikus működés fenntartásában. Ezen alkatrészek működésének és kopási jellemzőinek megértése segít a felhasználóknak jobb karbantartási döntések meghozatalában és a hidraulikus berendezések hatékony működésében.
